Ревізійний люк
"Мастерлюк Короб Посилений"
Призначення та особливості виконання
Ревізійний алюмінієвий люк-невидимка типу «Мастерлюк Короб «Посилений» застосовують лише в системах підвісних стель. Фінішне оздоблення дверцят люка цього типу виконується лише під фарбування або шпалери
Посилені люки застосовуються переважно в підвісних стелях, де монтуються приховані системи вентиляції та кондиціонування, телекомунікації або електричні прилади, для доступу до яких потрібні значні за розмірами отвори для монтажу та обслуговування.
Як правило, ці люки застосовуються для ревізійних отворів шириною понад 600 мм завширшки та понад 800 мм завдовжки.
Посилені люки типу «Короб» виготовляються лише на замовлення
Ш — ширина, В — висота люка — це зовнішні розміри рами люка.
У чому полягає відмінність люка типу «Посилений» від звичайного типу «Короб» або «Стандарт»?

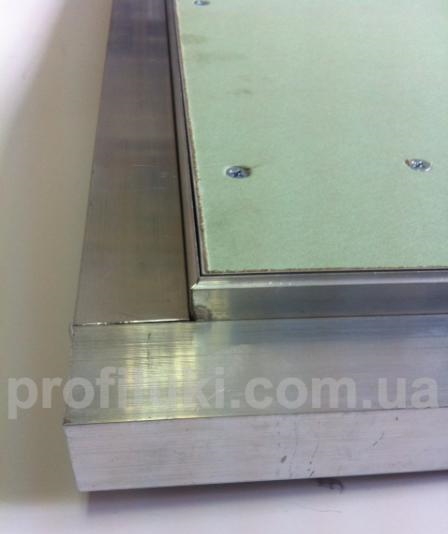

- Зовнішній каркас посиленого люка виконаний з алюмінієвої квадратної труби перерізом 30х30 мм. Він забезпечує загальну жорсткість і просторову міцність рами люка, а також слугує основою для монтажу люка в загальну систему стелі приміщення.
- Дверцята люка також посилені. Вони мають ребра жорсткості з алюмінієвої прямокутної труби перерізом 10х20 мм. Тому вони не провисають, навіть при великих розмірах.
- Дверцята люка обладнані запобіжною системою, яка захищає людину від раптового повного відкривання дверцят вниз.
- Петлі дверцят люка також посилені за допомогою додаткових накладних пластин з алюмінію.

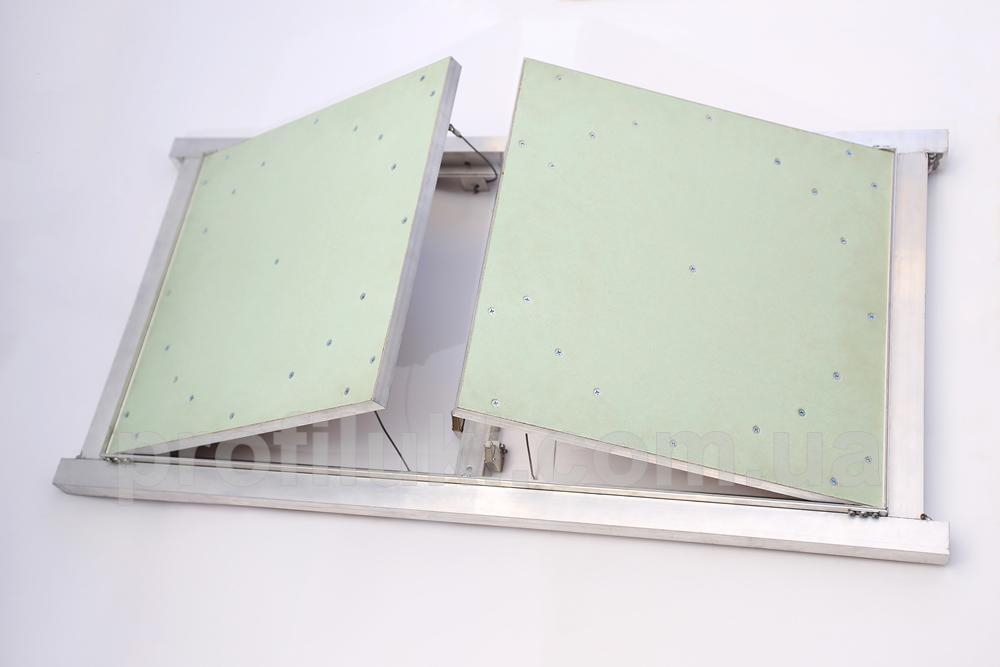

Цей тип люка виготовляється в 1-дверному, 2-дверному та 3-дверному варіантах.
Монтаж люка
Монтаж люка-невидимки типу «Посилений», який має значну вагу, здійснюється безпосередньо в конструкцію гіпсокартонної стелі. По вертикалі він кріпиться безпосередньо до несучої стелі за допомогою спеціальних різьбових шпильок з різьбленням М8-М10 (у комплект поставки не входять). По горизонталі — міцно вбудовується в каркас гіпсокартонної конструкції стелі. Перед монтажем люка обов’язково ознайомтеся з розділом «Рекомендації щодо монтажу». Під час проектування отвору під посилений люк необхідно враховувати, що за рахунок труби посилення установчі розміри люків цієї моделі на 60 мм (по 30 мм з кожного боку) перевищують їхні номінальні розміри.

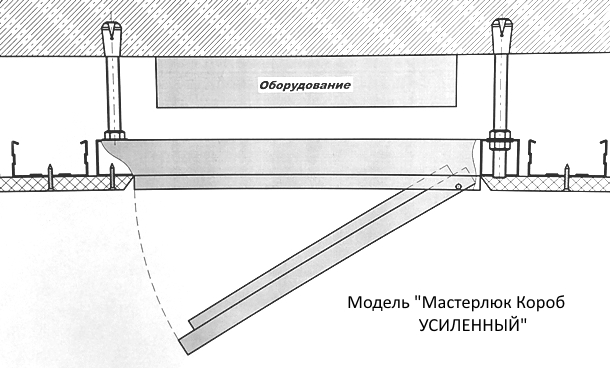

Схема монтажу люка мод. «Короб», посилений
