Ревизионный люк

 "Мастерлюк Короб Усиленный"

Назначение и особенности исполнения

Люк невидимка ревизионный алюминиевый тип «Мастерлюк Короб Усиленный» применяют только в системах подвесных потолков. Финишная отделка дверцы люка этого типа выполняется только под покраску или обои

Усиленные люки применяются преимущественно в подвесных потолках, где монтируются скрытые системы вентиляции и кондиционирования, телекоммуникация или электрические приборы для доступа к которым нужны значительные по размерам проемы для монтажа и обслуживания.

Как правило эти люки применяются для ревизионных проемов более 600 мм по ширине и более 800 мм по длине.

Усиленные люки типа Короб изготавливаются только на заказ

Ш - ширина, В - высота люка это внешние размеры рамки люка.

В чём отличие люка тип «Усиленный» от обычного типа «Короб» или «Стандарт»?

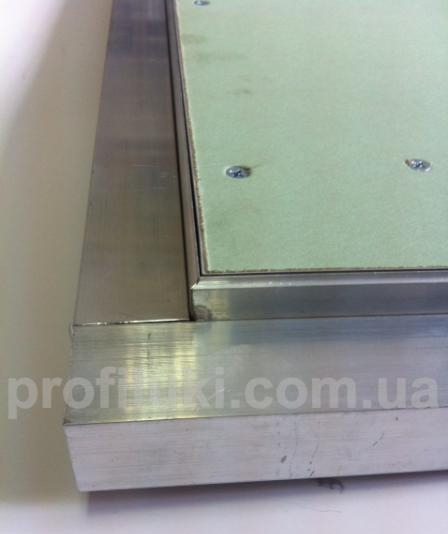

1. Внешний каркас усиленного люка выполнен из алюминиевой квадратной трубы сечением 30х30 мм. Он обеспечивает общую жёсткость и пространственную прочность рамы люка, а также служит основание для монтажа люка в общую систему потолка помещения.
2. Дверцы люка также усилены. Они имеют рёбра жёсткости из алюминиевой прямоугольной трубы сечением 10х20 мм. Поэтому они не провисают, даже на больших размерах.
3. Дверцы люка оборудованы предохранительной системой, которая страхует человека от внезапного полного открывания дверцы вниз.
4. Петли дверцы люка тоже усилены при помощи дополнительных накладных пластин из алюминия.

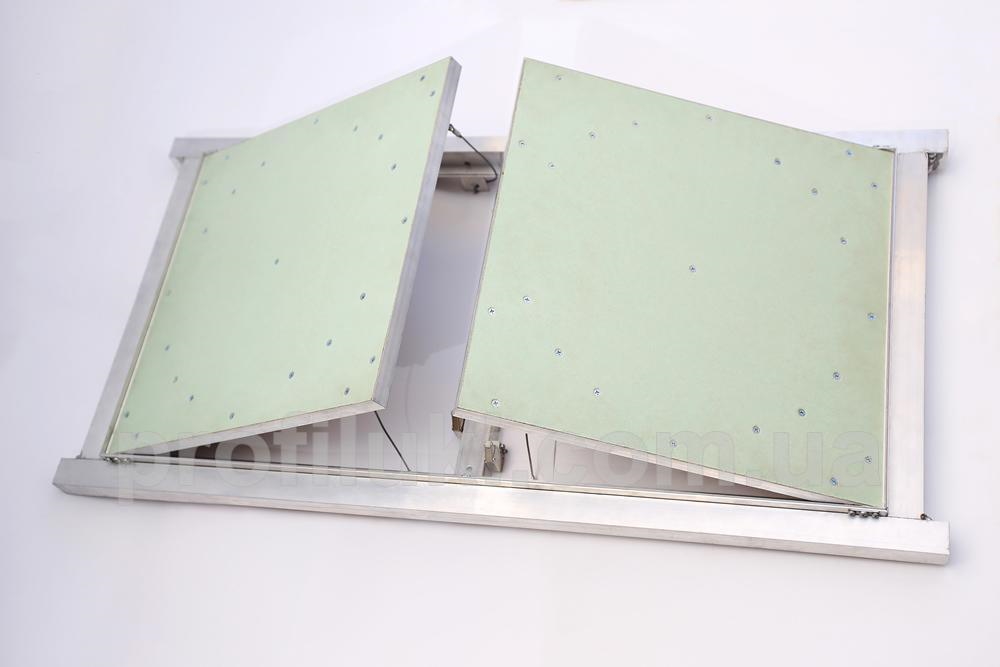

Этот тип люка изготавливается в 1-но дверном, 2-х дверном и 3-х дверном вариантах.

Монтаж люка

Монтаж люка-невидимки тип «Усиленный», который имеет значительный вес, производится непосредственно в конструкцию гипсокартонного потолка. По вертикали он крепится непосредственно к несущему потолку при помощи специальных резьбовых  шпилек с резьбой М8-М10 (в комплект поставки не входят). По горизонтали – прочно встраивается в каркас гипсокартонной конструкции потолка. Перед монтажом люка обязательно ознакомьтесь с разделом «Рекомендациями по монтажу». При проектировании проема под усиленный люк необходимо иметь ввиду,что за счет трубы усиления установочные размеры люков этой модели на 60 мм (по 30 мм с каждой стороны) больше их номинальных размеров.

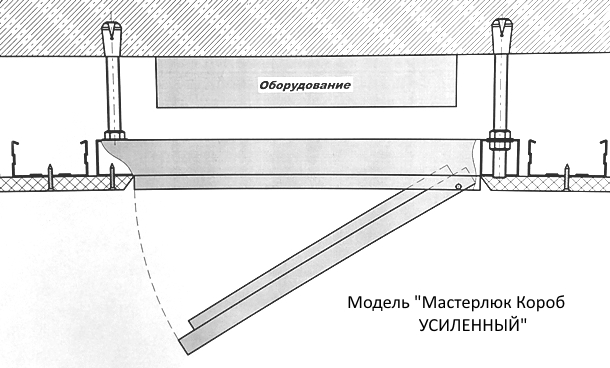

Схема установки люка мод. Короб усиленный
